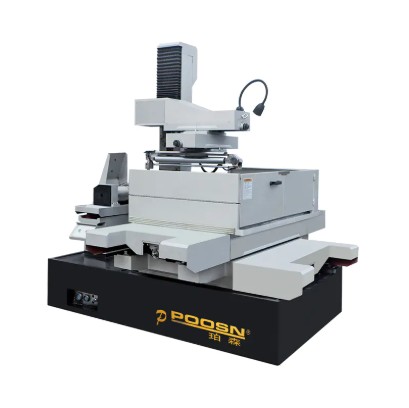

Was macht DKD Large Cutting Taper WEDM zu einem Durchbruch in der Präzisionsbearbeitung?

Was macht DKD großer Schneidkegel WEDM zu einem Durchbruch in der Präzisionsbearbeitung?

Die DKD-Drahterodiermaschine mit großem Schneidkegel ist ein Durchbruch in der Präzisionsbearbeitung, da es die Möglichkeiten der Drahterodierbearbeitung in einer einzigen Aufspannung grundlegend erweitert. Es erreicht Kegelwinkel von bis zu ±45° bei Werkstücken mit einer Höhe von mehr als 500 mm, behält die Positionsgenauigkeit innerhalb von ±0,003 mm bei Arbeitslasten über 3.000 kg bei und reduziert Drahtbrüche durch adaptive Entladungssteuerung um bis zu 60 % – Fähigkeiten, die keine herkömmliche WEDM-Maschine gleichzeitig reproduzieren kann. Für Hersteller, die in den Bereichen Luft- und Raumfahrt, schwerer Formenbau, Extrusionswerkzeuge und großformatiger Formenbau tätig sind, stellt diese Maschine nicht nur eine Verbesserung bestehender Lösungen dar. Es macht bisher unmögliche Geometrien und Werkstückmaßstäbe herstellbar, ohne die Maßhaltigkeit oder Oberflächenqualität zu beeinträchtigen.

Die significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

In diesem Artikel werden alle technischen und praktischen Dimensionen untersucht, die das DKD Large Cutting Taper WEDM zu einem echten technischen Durchbruch machen. Es behandelt den strukturellen Aufbau der Maschine, das Kegelschneidsystem, die Steuerungsintelligenz, die Spültechnologie, das Kabelmanagement, die Anwendungseignung und die Gesamtbetriebskosten – mit durchgehend spezifischen Daten und Produktionsbeispielen.

Die Core Problem: Why Large-Taper WEDM Has Always Been Difficult

Um zu verstehen, was die DKD-Maschine leistet, lohnt es sich, die technischen Herausforderungen zu verstehen, die das WEDM mit großem Konus so lange so schwierig machten. Beim Drahterodieren wird elektrisch leitendes Material durch kontrollierte elektrische Entladungen zwischen einer dünnen Drahtelektrode und dem Werkstück erodiert. Der Draht berührt das Werkstück nicht direkt – er ist durch einen kleinen, mit dielektrischer Flüssigkeit gefüllten Spalt getrennt, und der Materialabtrag erfolgt durch die Energie, die durch schnelle, präzise getimte elektrische Impulse freigesetzt wird.

Wenn der Draht perfekt vertikal gehalten wird, ist dieser Vorgang gut verständlich und gut kontrollierbar. Der Entladungsspalt ist entlang der Drahtlänge gleichmäßig, die Spülung ist symmetrisch und die Schnittgeometrie ist vorhersehbar. Aber wenn der Draht geneigt wird, um eine Verjüngung zu schneiden, ändert sich alles. Die Spaltgeometrie wird asymmetrisch – Eintritts- und Austrittspunkt des Drahtes sind horizontal versetzt, bei hohen Werkstücken manchmal um Dutzende Millimeter. Die Entladungsverteilung entlang des geneigten Drahtes wird ungleichmäßig. Die Wirksamkeit der Spülung nimmt stark ab, da die dielektrische Flüssigkeit nicht gleichmäßig in eine abgewinkelte Schneidzone geleitet werden kann. Es wird schwieriger, die Drahtspannung aufrechtzuerhalten, da der Drahtweg seine Form ändert, wenn sich der Verjüngungswinkel während der Konturierungsvorgänge ändert.

Bei einem 100 mm hohen Werkstück erzeugt eine 15°-Verjüngung einen horizontalen Versatz von etwa 27 mm zwischen Drahteingang und -ausgang. Das ist beherrschbar. Bei einem Werkstück mit einer Höhe von 500 mm und einer Verjüngung von 30° beträgt der horizontale Versatz etwa 290 mm. In diesem Ausmaß verschärfen sich die Probleme dramatisch. Der Draht verbiegt sich aufgrund seiner eigenen Spannungsasymmetrie. Die Entladung wird in der Mitte des Drahtes konzentriert und nicht gleichmäßig verteilt. Der an den Düsen ausgeübte Spüldruck erreicht kaum die Mitte der Schnittzone. Die Oberflächenbeschaffenheit verschlechtert sich, die geometrische Genauigkeit leidet und die Drahtbruchrate steigt.

Aus diesem Grund haben die meisten WEDM-Hersteller in der Vergangenheit die Konizitätsfähigkeit auf bescheidene Winkel – typischerweise ±3° bis ±15° – und moderate Werkstückhöhen beschränkt. Das Überschreiten dieser Grenzen mit einer Standardmaschine führt zu unvorhersehbaren Ergebnissen: Maßfehler, raue Oberflächenbeschaffenheit, häufige Drahtbrüche und nachgeschnittene Schichten, die dick genug sind, um die Ermüdungsfestigkeit kritischer Komponenten zu beeinträchtigen. Das DKD Large Cutting Taper WEDM wurde speziell entwickelt, um diese Probleme zu lösen, und zwar nicht durch schrittweise Verbesserungen, sondern durch eine Neukonstruktion der Maschine von Grund auf entsprechend den Anforderungen des Schneidens großer Kegel.

Strukturelle Grundlage: Die Maschinenbasis und die Rahmentechnik

Präzisionsbearbeitung beginnt beim strukturellen Fundament der Maschine. Jegliche Vibration, Wärmeausdehnung oder mechanische Durchbiegung im Maschinenrahmen führt direkt zu Positionsfehlern am Schneiddraht. Beim Schneiden großer Konizitäten an schweren Werkstücken ist dies besonders kritisch, da die Schnittkräfte – auch wenn sie im Vergleich zum Fräsen oder Schleifen in absoluten Zahlen gering sind – asymmetrisch über einen großen Arbeitsbereich der Maschine wirken und Momente erzeugen, denen herkömmliche Gussrahmen nicht ausreichend standhalten können.

Die DKD machine uses a Maschinenbasis aus Granit-Verbundwerkstoff Dies bietet mehrere wesentliche Vorteile gegenüber der herkömmlichen Gusseisenkonstruktion. Granit-Verbundwerkstoffe haben einen etwa acht- bis zehnmal höheren spezifischen Dämpfungskoeffizienten als Gusseisen, was bedeutet, dass Vibrationen vom Werkstattboden, in der Nähe befindlichen Maschinen oder den eigenen Servoantrieben der Maschine viel schneller absorbiert werden, als dass sie durch die Struktur schwingen und sich als Oberflächenwelligkeit am fertigen Teil bemerkbar machen.

Diermal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

Die column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

Die combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

Die UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

Die taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

Die DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with Linearmotorantriebe sowohl auf der U- als auch auf der V-Achse. Linearmotoren eliminieren das Spiel, die Nachgiebigkeit und die thermische Empfindlichkeit von Kugelumlaufspindelantrieben und bieten eine Positionierungsauflösung von 0,1 µm und eine bidirektionale Wiederholgenauigkeit von besser als 0,5 µm. Dies ist wichtig, da die UV-Achse während eines Konturierungsvorgangs mit sich ständig änderndem Konuswinkel Hunderte kleiner Positionskorrekturen pro Sekunde durchführen muss, um die korrekte Drahtneigung beizubehalten, während sich die XY-Achse durch Kurven und Ecken bewegt. Jede Verzögerung oder Ungenauigkeit in der Reaktion der UV-Achse führt zu Kegelwinkelfehlern, die als geometrische Abweichung auf der Oberfläche des fertigen Teils erscheinen.

Die wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

Die UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

Adaptiver Impulsgenerator: Aufrechterhaltung der Entladungsstabilität unter variablen Bedingungen

Die electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

Die DKD machine incorporates an adaptiver Impulsgenerator das nach einem grundlegend anderen Prinzip arbeitet als herkömmliche EDM-Impulsgeneratoren. Anstatt eine feste Impulswellenform zu liefern und sich darauf zu verlassen, dass der Bediener geeignete Parameter für ein bestimmtes Material und eine bestimmte Geometrie auswählt, überwacht der adaptive Generator kontinuierlich die Spannung, den Strom und die Zeiteigenschaften der Entladungsstrecke mit einer Abtastrate von mehreren Megahertz. Anhand dieser Echtzeitdaten klassifiziert es jede einzelne Entladung entweder als produktiven Funken, als Kurzschluss, als Lichtbogen oder als offene Funkenstrecke und passt Impulszeitpunkt, Energie und Polarität Impuls für Impuls an, um den Anteil produktiver Funken zu maximieren und gleichzeitig schädliche Lichtbogenereignisse zu eliminieren.

Diese Fähigkeit ist besonders wichtig beim Schneiden großer Konizitäten, da die Effizienz der Schmutzabsaugung entlang der Drahtlänge erheblich variiert. In der Nähe der Ein- und Austrittspunkte, an denen sich die Spüldüsen befinden, werden Schmutzpartikel effizient entfernt und der Spalt bleibt sauber. In den mittleren Abschnitten eines langen geneigten Drahtes ist die Ansammlung von Schmutzpartikeln höher und die lokalen Spaltverhältnisse neigen zu Kurzschlüssen. Der adaptive Generator erkennt diese lokalen Kurzschlusstendenzen anhand der Spannungssignatur einzelner Impulse und reagiert, indem er die Impulsenergie in dieser Entladungszone vorübergehend reduziert und so die Ansammlung leitfähiger Trümmerbrücken verhindert, die andernfalls zu Drahtbrüchen führen würden.

Die practical result is that Die Schnittgeschwindigkeit im Modus „Großer Konus“ wird bei 85–90 % der Geschwindigkeit beim geraden Schnitt gehalten für das gleiche Material und den gleichen Drahtdurchmesser – eine deutliche Verbesserung gegenüber herkömmlichen Maschinen, die bei Kegelwinkeln über 20° oft 40–60 % der Schnittgeschwindigkeit verlieren, weil der Bediener die Impulsenergie manuell reduzieren muss, um einen Drahtbruch zu verhindern. Der adaptive Generator ermöglicht es der Maschine auch, Materialien, die besonders empfindlich auf Entladungsinstabilität reagieren, wie z. B. Hartmetall und polykristalline Diamantverbundstoffe, mit Kegelwinkeln zu schneiden, die auf einer nicht adaptiven Maschine unmöglich wären.

Hochdruckspülung in zwei Richtungen: Lösung des Schmutzproblems bei großen Konuswinkeln

Spülen – der Prozess, bei dem der Schneidzone dielektrische Flüssigkeit zugeführt wird, um erodierte Partikel zu entfernen, den Draht und das Werkstück zu kühlen und die Spaltsauberkeit aufrechtzuerhalten – ist einer der am meisten unterschätzten Faktoren bei der WEDM-Leistung. Beim geraden Schneiden ist das Spülen unkompliziert: Die oberen und unteren Düsen sind koaxial zum Draht und die Flüssigkeit strömt symmetrisch von oben nach unten durch den Spalt. Mit zunehmendem Konuswinkel bricht diese Symmetrie zunehmend zusammen und die Spülwirkung lässt rapide nach.

Bei einem 45°-Kegel mit einem Werkstück von 500 mm ist die obere Düse in der horizontalen Ebene um fast 500 mm von der unteren Düse versetzt. Die am Eintrittspunkt aus der oberen Düse ausgestoßene Flüssigkeit erreicht nicht den Austrittspunkt des geneigten Schnitts – sie fließt entlang des geneigten Drahtpfads und tritt durch Lücken in der Seitenwand des Werkstücks aus. Der zentrale Bereich des geneigten Drahtes ist stark unter Wassermangelbedingungen in Betrieb, was zu einer Ansammlung von Ablagerungen, örtlicher Überhitzung, dicken Neugussschichten und letztlich zum Bruch des Drahtes führt.

Die DKD machine addresses this with a Zweidirektionales Spülsystem mit variablem Druck Dazu gehören unabhängig gesteuerte obere und untere Düsen, die sich drehen können, um ihre Strahlrichtung an den tatsächlichen Neigungswinkel des Drahtes anzupassen. Anstatt die Flüssigkeit vertikal nach unten auszustoßen, wie dies bei einer festen Düse der Fall ist, drehen sich die DKD-Düsen, um die Flüssigkeit entlang der Drahtachse zu leiten und sicherzustellen, dass der Strahl in die geneigte Schneidzone eindringt, anstatt sich an der Seitenwand des Werkstücks aufzulösen.

Zusätzlich zur Richtungssteuerung wird der Spüldruck von der CNC automatisch zwischen 0,5 und 18 bar angepasst, je nach Werkstückhöhe, Materialart, Kegelwinkel und aktueller Schnittphase. Beim Grobschneiden, bei dem die Menge an Schmutzpartikeln hoch ist, wird der Druck erhöht, um die Sauberkeit des Spalts aufrechtzuerhalten. Beim Fertigschneiden, bei dem die Oberflächenintegrität von entscheidender Bedeutung ist, wird der Druck reduziert, um hydraulisch induzierte Drahtvibrationen zu verhindern, die die Oberflächenrauheit beeinträchtigen würden. Dieses dynamische Druckmanagement ist mit der adaptiven Steuerung des Impulsgenerators koordiniert, sodass beide Systeme gleichzeitig auf Änderungen der Spaltbedingungen reagieren.

Die result is a Recast-Schichtdicke unter 3 µm selbst bei maximalen Konuswinkeln – ein Wert, der die Anforderungen an die Oberflächenintegrität der Komponentenspezifikationen für die Luft- und Raumfahrt erfüllt und in den meisten Anwendungen die Notwendigkeit einer Oberflächenbehandlung nach dem Funkenerosionsschneiden überflüssig macht. Bei herkömmlichen Maschinen, die mit großen Konuswinkeln arbeiten, beträgt die Schichtdicke des Neugusses oft mehr als 15–20 µm, was zusätzliche Schleif- oder Poliervorgänge erforderlich macht, die Zeit und Kosten erhöhen.

Die dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

Drahtmanagementsystem: Spannungskontrolle, Einfädelung und Verbrauchseffizienz

Das Drahtelektrodenmanagement umfasst alles, von der Art und Weise, wie der Draht von der Vorratsspule über das Führungssystem bis zum Aufwickelmechanismus zugeführt wird – und es hat einen direkten Einfluss auf die Schnittqualität, die Maschinenverfügbarkeit und die Betriebskosten. Beim Schneiden großer Konizitäten ist die Drahtführung anspruchsvoller als beim geraden Schneiden, da der geneigte Drahtverlauf zu einer ungleichmäßigen Spannungsverteilung führt: Die Spannung ist an den Biegepunkten in der Nähe der Führungen höher und in der Mitte der Spannweite niedriger. Wenn die Spannung nicht präzise kontrolliert wird, schwingt der Draht bei bestimmten Frequenzen mit, die als periodische Oberflächenmuster auf dem fertigen Teil erscheinen.

Die DKD machine uses a Drahtspannungskontrollsystem mit geschlossenem Regelkreis mit einem Kraftmesssensor, der die tatsächliche Drahtspannung an der oberen Führung misst und diese Informationen an eine servogesteuerte Spannrolle weiterleitet. Das System hält die Drahtspannung während der gesamten Spule innerhalb von ±0,3 N des Sollwerts – selbst wenn der Spulendurchmesser abnimmt und sich die Drahtabwickeldynamik ändert, und selbst wenn sich die Drahtweggeometrie mit variierenden Verjüngungswinkeln ändert. Dieses Maß an Spannungskonstanz ist etwa dreimal höher als das, was mechanische Spannvorrichtungen herkömmlicher Maschinen erreichen können.

Die wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

Der Drahtverbrauch ist ein erheblicher Betriebskostenfaktor in WEDM-Produktionsumgebungen. Eine typische großformatige WEDM-Maschine, die im Dauerbetrieb läuft, kann 15–25 kg Draht pro Woche verbrauchen, was je nach Drahttyp Kosten von 15–30 US-Dollar pro Kilogramm verursacht. Die Spannungsoptimierung und die adaptive Entladesteuerung der DKD-Maschine reduzieren unnötigen Drahtvorschub – das Phänomen, bei dem instabile Entladebedingungen dazu führen, dass die Maschine frischen Draht schneller zuführt, als zum Schneiden tatsächlich erforderlich ist. Felddaten von Produktionsanlagen zeigen Reduzierung des Drahtverbrauchs um 22–31 % Im Vergleich zu Maschinen ohne diese Steuerungen führt dies bei einer Maschine, die 5.000 Stunden pro Jahr läuft, zu jährlichen Drahteinsparungen von 8.000 bis 15.000 US-Dollar, je nach Drahttyp und Preis.

Die machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

CNC-Steuerungssystem: Intelligenz, Automatisierung und Programmiereffizienz

Die CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

Die control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

Die control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

Die control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

Die control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that Programmierzeit für Neuteile wird um 60–70 % reduziert im Vergleich zu herkömmlichen WEDM-Steuerungen, die eine manuelle Parameterauswahl und iterative Testschnitte erfordern.

Leistungsvergleich: DKD Large Cutting Taper WEDM im Vergleich zu Industriestandards

Die following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

Die data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

Branchenanwendungen: Wo die DKD-Maschine echte Fertigungsvorteile schafft

Die DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

Herstellung von Luft- und Raumfahrt- und Verteidigungskomponenten

Luft- und Raumfahrtkomponenten erfordern häufig komplexe Außenprofile mit präzisen Formschrägenwinkeln, insbesondere Wurzelformen von Turbinenschaufeln, Strukturhalterungen und Befestigungsbeschläge für Flugzeugzellen. Diese Komponenten werden oft aus Materialien wie Inconel 718, Titan Ti-6Al-4V und hochfesten Werkzeugstählen hergestellt – allesamt eine Herausforderung für die konventionelle Bearbeitung und ideal für das Erodieren geeignet. Die Fähigkeit der DKD-Maschine, eine Verjüngung von ±45° in Inconel 718 in einer Höhe von 500 mm mit einer Genauigkeit von ±0,003 mm und einer Neugussschicht von weniger als 3 µm zu schneiden, bedeutet, dass Tannenbaumwurzelprofile von Turbinenschaufeln in einer einzigen Aufspannung geschnitten werden können, ohne dass die zuvor erforderlichen mehreren Spannvorgänge erforderlich sind. Ein Luft- und Raumfahrtzulieferer berichtete, dass er die Anzahl der Vorgänge für einen Turbinenscheibenschlitz von vier (Schruppfräsen, Halbschlichtfräsen, Funkenerosieren und Schleifen) auf zwei (Schruppfräsen und DKD-WEDM) reduzieren konnte, wodurch sich die Gesamtzykluszeit um 38 % verkürzte.

Herstellung schwerer Stanzwerkzeuge und progressiver Werkzeuge

Folgeverbundstanzwerkzeuge für Karosserieteile und Strukturbauteile im Automobilbau gehören hinsichtlich Werkstückgröße, Materialhärte und geometrischer Komplexität zu den anspruchsvollsten WEDM-Anwendungen. Matrizenplatten sind in der Regel 400–600 mm dick, auf 58–62 HRC gehärtet und erfordern präzise konische Stempel- und Matrizenabstände – oft mit Konuswinkeln von 20–30° für Werkstückhaltefunktionen und Beschnittabschnitte. Bei herkömmlichen Maschinen erfordern diese Konizitätsmerkmale mehrere Setups mit unterschiedlichen Spannausrichtungen, die jeweils ihre eigene Anhäufung von Positionsfehlern mit sich bringen. Die DKD-Maschine schneidet alle konischen Merkmale in einer einzigen Werkstückausrichtung, wobei die räumlichen Beziehungen zwischen den Merkmalen auf ±0,003 mm genau eingehalten werden und die Fehler bei der Neupositionierung der Vorrichtung von 0,01–0,02 mm eliminiert werden, die die Hauptursache für die Nichtübereinstimmung der Matrizen bei Ansätzen mit mehreren Aufspannungen darstellen.

Werkzeuge für Extrusionsdüsen

Aluminium- und Kupfer-Extrusionsdüsen stellen eine einzigartige Herausforderung dar: Das Düsenprofil muss Auflageflächen, Freiwinkel und Schweißkammergeometrien umfassen, die unterschiedliche Konizitätswinkel in unterschiedlichen Tiefen innerhalb desselben Düsenblocks erfordern – und Düsenblöcke können 150–400 mm dick sein. Die Fähigkeit der DKD-Maschine, variable Konizitätswinkel entlang des Schnittpfads festzulegen, kombiniert mit der Fähigkeit zur Werkstückhöhe, macht sie zur einzigen WEDM-Plattform, die komplette Extrusionsmatrizen mit all ihren konischen Merkmalen in einer einzigen Aufspannung bearbeiten kann. Für Hersteller von Aluminiumprofil-Strangpressprofilen, die Fensterrahmenabschnitte und Strukturprofile herstellen, entfällt durch diese Möglichkeit die Notwendigkeit, konisch entscheidende Werkzeugmerkmale an spezialisierte Erodierwerkstätten auszulagern, die Arbeit ins eigene Haus zu verlagern und die Werkzeuglieferzeit um 40–50 % zu verkürzen.

Werkzeuge für medizinische Geräte und Implantate

Werkzeuge für medizinische Geräte – Formen für orthopädische Implantate, Schneidwerkzeuge für minimalinvasive Instrumente und Matrizen für implantierbare Befestigungskomponenten – erfordern bei der Herstellung einige der engsten Maßtoleranzen und Oberflächenintegritätsstandards. Implantatkomponenten aus Kobalt-Chrom- und Titanlegierungen müssen den ISO 5832-Standards für Biokompatibilität entsprechen, die unter anderem die Dicke der Neugussschicht begrenzen und bestimmte Werte für die Oberflächenrauheit erfordern. Die neu gegossene Schicht der DKD-Maschine von weniger als 3 µm und die Fähigkeit zur Oberflächengüte von Ra 0,2 µm auf diesen Materialien bedeuten, dass Werkzeuge ohne die Polier- und Ätzvorgänge, die derzeit nach herkömmlichem Erodieren üblich sind, mit Zeichnungstoleranz geliefert werden können, wodurch 4 bis 8 Stunden Nachbearbeitung pro Werkzeug eingespart werden.

Unbemannter Betrieb und Produktionseffizienz

Damit eine Präzisionswerkzeugmaschine in einer Produktionsumgebung den größtmöglichen Nutzen bringt, muss sie in der Lage sein, zuverlässig und unbemannt zu arbeiten – auch nachts, am Wochenende und bei Schichtwechseln, ohne dass eine ständige Aufmerksamkeit des Bedieners erforderlich ist. WEDM eignet sich grundsätzlich gut für den mannlosen Betrieb, da der Schneidvorgang berührungslos erfolgt und die auftretenden Kräfte vernachlässigbar sind. In der Praxis haben Drahtbrüche, Einfädelungsfehler und Probleme mit dem dielektrischen System jedoch in der Vergangenheit dazu geführt, dass die unbeaufsichtigte Laufzeit von WEDM-Maschinen praktisch auf einige Stunden beschränkt ist, bevor ein Eingriff erforderlich ist.

Die DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

Produktionsanwender berichten Maschinenauslastung von 85–92 % über rollierende Zeiträume von 30 Tagen, einschließlich geplanter Wartung. Zum Vergleich: Herkömmliche WEDM-Maschinen in ähnlichen Produktionsumgebungen erreichen typischerweise eine Auslastung von 60–75 % aufgrund höherer Drahtbruchraten, häufiger erforderlicher manueller Eingriffe und längerer Rüstzeiten zwischen den Aufträgen. Bei typischen Stundenkosten einer WEDM-Maschine von 80–150 US-Dollar pro Stunde bedeutet allein die Auslastungsverbesserung 40.000–120.000 US-Dollar pro Jahr an wiedergewonnener Kapazität pro Maschine.

Die control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

Gesamtbetriebskosten: Der langfristige finanzielle Fall

Die DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

Die cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

Wenn diese betrieblichen Vorteile summiert werden und die Anschaffungskosten der Prämie über fünf Jahre abgeschrieben werden, Die DKD-Maschine erzielt in der Regel über einen Zeitraum von fünf Jahren um 15–25 % niedrigere Gesamtbetriebskosten als eine Standardmaschine. in Produktionsumgebungen, in denen das Schneiden großer Konizitäten mehr als 30 % der Arbeitsbelastung ausmacht. In Umgebungen, in denen Arbeiten mit großem Konus die Hauptanwendung sind, ist der Vorteil noch größer.

Die Wartungskosten über einen Zeitraum von fünf Jahren sind trotz der höheren Anfangskomplexität des DKD vergleichbar oder niedriger als bei herkömmlichen Maschinen, da die Linearmotorantriebe auf der UV-Achse keine mechanischen Verschleißkomponenten aufweisen (keine Kugelumlaufspindeln, keine Lager im Antriebsstrang) und die Granit-Verbundbasis kein regelmäßiges Schaben oder Ausrichten erfordert. Durch das diamantbeschichtete Führungsdesign werden die Führungswechselintervalle verlängert, und das automatisierte dielektrische Managementsystem reduziert den Umgang mit Chemikalien und den Testaufwand, der bei manuell verwalteten Systemen erhebliche Wartungskosten darstellt.

Häufig gestellte Fragen

F1: Was ist die tatsächliche praktische Grenze des Konuswinkels der DKD-Maschine und nimmt die Genauigkeit bei maximalen Winkeln ab?

A1: Das DKD Large Cutting Taper WEDM ist für eine Verjüngung von ±45° bei Werkstücken mit einer Höhe von bis zu 500 mm ausgelegt. Dies ist eine echte Produktionsspezifikation und kein Labormaximum. Die Positionierungsgenauigkeit von ±0,003 mm bleibt über den gesamten Kegelbereich erhalten, da das UV-Achsen-Linearmotorsystem unabhängig vom Kegelwinkel eine konstante Positionierungsauflösung bietet. Die Oberflächenrauheit nimmt bei extremen Winkeln zwar leicht ab – Ra 0,2 µm bei niedrigen Verjüngungswinkeln kann aufgrund der asymmetrischen Entladungsspaltgeometrie auf Ra 0,3–0,35 µm bei 45° ansteigen –, aber dies bleibt für die meisten industriellen Anwendungen innerhalb der Spezifikation. Bei Anwendungen, die einen Ra-Wert von 0,2 µm bei extremen Konuswinkeln erfordern, wird dieses Ziel durch einen zusätzlichen Schlichtdurchgang mit reduzierten Energieeinstellungen erreicht.

F2: Kann die DKD-Maschine nicht leitende oder schlecht leitende Materialien wie Keramik oder polykristallinen Diamant schneiden?

A2: Beim Drahterodieren ist grundsätzlich eine elektrische Leitfähigkeit im Werkstück erforderlich, und die DKD-Maschine stellt bei dieser physikalischen Anforderung keine Ausnahme dar. Allerdings können damit Materialien mit geringerer Leitfähigkeit als Standard-Werkzeugstahl effektiv geschnitten werden, darunter Wolframcarbid (das einen etwa 10–20-mal höheren elektrischen Widerstand als Stahl hat), gesinterte polykristalline Diamant-Verbundwerkstoffe (die eine leitfähige Kobalt-Bindemittelmatrix verwenden) und elektrisch leitfähige Keramik-Verbundwerkstoffe. Speziell für Wolframkarbid bietet die Echtzeit-Spaltüberwachung des adaptiven Impulsgenerators einen erheblichen Vorteil gegenüber herkömmlichen Maschinen, da sich die Entladungseigenschaften von Hartmetall erheblich von denen von Stahl unterscheiden und eine dynamische Parameteranpassung erforderlich ist, um einen stabilen Schnitt aufrechtzuerhalten – etwas, das Maschinen mit festen Parametern nicht effektiv leisten können.

F3: Wie lange dauert das Einrichten und Programmieren eines komplexen Teils mit großer Konizität auf der DKD-Maschine?

A3: Die Rüst- und Programmierzeit hängt stark von der Komplexität des Teils ab, aber für eine repräsentative Matrizenplatte mit großem Konus und 8–12 Stanzöffnungen bei unterschiedlichen Konuswinkeln berichten erfahrene Bediener von einer Gesamtrüst- und Programmierzeit von 90–150 Minuten unter Verwendung des DXF-Imports und der automatischen Konusprogrammierungsfunktionen der DKD-Steuerung. Dies ist im Vergleich zu 4–6 Stunden für das gleiche Teil auf einer herkömmlichen WEDM-Maschine, die eine manuelle Parameterauswahl, mehrere Testschnitte und eine separate Programmierung für jedes Kegelwinkelsegment erfordert, günstig. Erstmusterteile mit neuer Geometrie erfordern in der Regel eine zusätzliche Stunde für Prüfschnitte. Nachdem der erste Artikel genehmigt wurde, ist für die wiederholte Produktion desselben Teils lediglich das Laden des Werkstücks und das Abrufen des Programms erforderlich – normalerweise 20–30 Minuten pro Einrichtung.

F4: Welchen Wartungsplan benötigt die DKD-Maschine und was sind die häufigsten Wartungsarbeiten?

A4: Der Wartungsplan der DKD-Maschine ist in tägliche, wöchentliche, monatliche und jährliche Intervalle unterteilt. Die tägliche Wartung dauert etwa 15 Minuten und umfasst die Überprüfung des dielektrischen Widerstands, die Überprüfung der Drahtführungen auf Verschleiß und die Überprüfung der Ausrichtung der Spüldüsen. Die wöchentliche Wartung (30–45 Minuten) umfasst die Prüfung des Filterwechsels, die Reinigung des Drahtschneiders und der Aufwickeleinheit sowie die Schmierung der XY-Achsen-Linearführungen. Die monatliche Wartung (2–3 Stunden) umfasst die vollständige Inspektion des dielektrischen Systems, die Überprüfung der UV-Achsenkalibrierung und die Diagnose des Steuerungssystems. Die von einem Servicetechniker durchgeführte jährliche Wartung umfasst die vollständige geometrische Kalibrierung, die Lasermessung der Achsgenauigkeit und den Austausch von Verschleißteilen wie Drahtführungen, Dichtungen und Filtermedien. Die häufigsten ungeplanten Wartungsarbeiten sind der Austausch der Drahtführung (typischerweise alle 800–1.200 Stunden, je nach Drahttyp und -material) und der Austausch des dielektrischen Filters (alle 400–600 Stunden, abhängig vom Materialabtragsvolumen).

F5: Ist die DKD-Maschine für Lohnfertigungsbetriebe geeignet, die eine Vielzahl von Materialien und Teiletypen schneiden, oder ist sie für einen engen Anwendungsbereich optimiert?

A5: Die DKD-Maschine eignet sich gerade deshalb gut für Werkstattumgebungen, weil ihre Technologiedatenbank ein umfangreiches Materialspektrum abdeckt und der adaptive Impulsgenerator automatisch die Parameterschwankungen zwischen verschiedenen leitfähigen Materialien verarbeitet. Lohnfertiger berichten, dass der Wechsel zwischen Materialien – zum Beispiel von gehärtetem P20-Gesenkstahl über Wolframkarbid bis hin zu Titan – nur die Materialauswahl in der Steuerschnittstelle und keine manuelle Parameteranpassung erfordert. Die Hauptüberlegung für Lohnfertiger besteht darin, dass die DKD-Maschine aufgrund ihrer Größe und Arbeitstischkapazität bei der Bearbeitung großer oder komplexer Teile am produktivsten ist. Für kleine, dünne, gerade geschnittene Teile, die einen erheblichen Teil der typischen Werkstattarbeiten ausmachen, kann der Parallelbetrieb einer kleineren Standard-WEDM-Maschine wirtschaftlicher sein. Die meisten Lohnfertiger, die in die DKD-Maschine investieren, verwenden sie speziell für ihre großformatigen und hochkonischen Arbeiten, während sie für den Routineschnitt auf Standardmaschinen zurückgreifen.

F6: Welche Schulung ist erforderlich, damit Bediener mit der DKD-Maschine vertraut werden, und welche Unterstützung bietet der Hersteller?

A6: Bediener mit vorhandener WEDM-Erfahrung benötigen in der Regel ein 5-tägiges Schulungsprogramm vor Ort, das sich mit Maschinenbedienung, Programmierung, Prinzipien des Kegelschneidens, dielektrischem Management und routinemäßiger Wartung befasst. Bediener ohne vorherige WEDM-Erfahrung benötigen vor der maschinenspezifischen Schulung ein 10-tägiges Programm, das die Grundlagen der Funkenerosion abdeckt. Der Hersteller bietet Installation und Inbetriebnahme vor Ort, das erste Schulungsprogramm, technischen Fernsupport über die integrierte Diagnoseverbindung der Maschine und Zugriff auf eine Online-Wissensdatenbank mit Anwendungshinweisen, Parameterempfehlungen und Anleitungen zur Fehlerbehebung. Für Bediener, die mit neuen Materialien oder Anwendungen arbeiten, wird eine jährliche Auffrischungsschulung angeboten, und das Anwendungstechnikteam des Herstellers bietet im Rahmen des Standard-Inbetriebnahmepakets in den ersten 12 Monaten nach der Installation direkte Unterstützung für anspruchsvolle Erstartikelteile.
