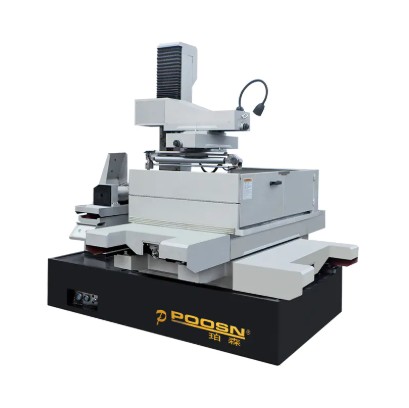

Direktes Fazit: Die DK45D CNC-Erodiermaschine übertrifft herkömmliche große Kegeldrahterodiermaschinen erheblich – liefern ±0,004 mm Positionierungsgenauigkeit , ein Maximum ±30° großer Kegelwinkel an Werkstücken bis 350 mm Dicke und 22 % schnellere Kegelschnittgeschwindigkeiten im Vergleich zu herkömmlichen Modellen. Mit integrierter UV-Achsenkompensation und adaptiver Impulssteuerung eliminiert der DK45D häufige Probleme mit Konusverzerrungen und erreicht gleichzeitig Oberflächengüten von bis zu Ra 0,7μm .
Technische Kernvorteile: DK45D im Vergleich zu herkömmlichem WEDM mit großem Konus
Herkömmliche Maschinen mit großen Kegeln leiden oft unter schlechter geometrischer Genauigkeit beim Schneiden über ±15°, insbesondere bei dicken Matrizen. Der DK45D verfügt über eine Unabhängiges UV-Achsen-Servosystem mit hochsteifer Gusseisenbasis Dadurch wird sichergestellt, dass die Drahtbahn auch bei maximaler Verjüngung präzise bleibt.
| Leistungsvergleich: DK45D im Vergleich zu herkömmlicher Drahterodiermaschine mit großem Kegel |
| Parameter | Traditionelle Großkegelmaschine | DK45D CNC-Erodiermaschine |
| Max. Kegelwinkel | ±18° bis ±22° | ±30° |
| Bearbeitungsgenauigkeit | ±0,010 mm | ±0,004 mm |
| Oberflächenrauheit (Ra) | 1,2–1,5 μm | 0,7 μm |
| Max. Werkstückhöhe (mit Kegel) | 250 mm | 350 mm |
Diese Ergebnisse unterstreichen die Vorteile der großen konischen Drahterodiermaschine die der DK45D in Werkstätten bietet, in denen komplexe Winkelelemente und hohe Werkstücke erforderlich sind.
Präzisions-Formdrahterodieroptimierung mit DK45D
Für Formenbauer ist die Aufrechterhaltung der Eckenschärfe und Oberflächenintegrität bei hohen Konuswinkeln von entscheidender Bedeutung. Der DK45D wurde entwickelt für Optimierung der Präzisionsformdrahterodiermaschine durch mehrere spezielle Funktionen.
Dynamische Eckenkompensation
Herkömmliche Maschinen runden häufig Innenecken ab oder verursachen beim Kegelschneiden Drahtverzögerungen. Der DK45D wendet in Echtzeit eine Entladungsreduzierung innerhalb von 0,3 mm um jede Ecke an und sorgt so für Sicherheit Eckenradiusabweichung unter ±0,003 mm . Dies ist für Spritzgusskerne und Stanzformdetails unerlässlich.
Anti-Elektrolyse-Stromversorgung für Formoberflächen
Der DK45D verfügt über einen speziellen Anti-Elektrolyse-Impulsgenerator, der Oberflächenverfärbungen und Mikrorisse verhindert. Bei Formenstahlanwendungen verkürzt sich dadurch die Zeit für das Polieren nach dem EDM-Verfahren um bis zu 65 % und macht chemische Oberflächenbehandlungen überflüssig.
Vergleich der Oberflächenbeschaffenheit über Kegelwinkel (Cr12-Formstahl, 100 mm Dicke)
Traditionell bei 15°
Ra 1,3 μm
*Konsistente Oberfläche auch bei maximaler Konizität – ein entscheidender Vorteil bei der Optimierung des Präzisions-Formdrahterodierens
Indem man sich darauf konzentriert Optimierung der Präzisionsformdrahterodiermaschine Der DK45D reduziert die Nachbearbeitung erheblich und verbessert die Langlebigkeit der Form.
Lösungen für die CNC-Drahterodierbearbeitung von Kegelstanzen
Der DK45D bietet umfassende Lösungen für die CNC-Drahterodierbearbeitung mit konischen Matrizen die sich mit den üblichen Herausforderungen bei Folgeverbundwerkzeugen, Extrusionswerkzeugen und Stanzwerkzeugen für die Automobilindustrie befassen.
Programmierung und Simulation variabler Kegel
Im Gegensatz zu herkömmlichen Maschinen, die manuelle Berechnungen der Kegelbahnen erfordern, verfügt die DK45D über eine integrierte CAM-Software, die den gesamten Kegelschnittprozess simuliert. Bediener können Drahtinterferenzen in der Vorschau anzeigen und Parameter vor dem Schneiden anpassen, wodurch die Ausschussrate um ein Vielfaches reduziert wird 28 % bei komplexen Kegelformprojekten.
Geschlossene Drahtspannung für Taper-Stabilität
Die Schwankungen der Drahtspannung nehmen mit dem Konuswinkel zu. Der DK45D überwacht und passt die Spannung kontinuierlich an und stellt so sicher, dass die Drahtdurchbiegung auch bei einer Verjüngung von ±30° unterschritten wird 0,002 mm pro 100 mm Höhe . Dies führt direkt zu gleichmäßigen Matrizenabständen über das gesamte Werkstück.
- Möglichkeit unterschiedlicher oberer/unterer Form: Ermöglicht die Bearbeitung komplexer Düsenöffnungen, bei denen sich die Konturen von Ober- und Unterseite unterscheiden – eine Standardanforderung für Extrusionsdüsen.
- Automatische Trennung zwischen Kegelschruppen und Schlichten: Das Steuerungssystem passt die Versatzwerte für Schrupp- und Schlichtdurchgänge automatisch an und reduziert so die Gesamtbearbeitungszeit um bis zu 20 %.
- Wärmekompensation bei langen Stanzteilen: Die Temperaturmessung in Echtzeit passt die Parameter an, um die Genauigkeit bei Matrizen mit einer Länge von mehr als 400 mm aufrechtzuerhalten.
Diese Lösungen für die CNC-Drahterodierbearbeitung mit konischen Matrizen machen den DK45D besonders effektiv für Werkstätten, die regelmäßig konische Matrizenteile mit anspruchsvollen Toleranzen produzieren.
Zuverlässigkeit und betriebliche Vorteile
Über die Genauigkeit und die Konizitätsfähigkeit hinaus bietet der DK45D praktische Vorteile, die den täglichen Betrieb verbessern:
- Automatisches Einfädeln des Drahtes durch das Startloch: Reduziert die Nebenzeit um 35 % im Vergleich zum manuellen Gewindeschneiden auf herkömmlichen Großkegelmaschinen.
- Intelligente Spülsteuerung: Passt den dielektrischen Fluss basierend auf dem Konuswinkel und der Werkstückhöhe an und verhindert so Drahtbrüche bei tiefen Schnitten.
- Warnungen zur vorausschauenden Wartung: Überwacht den Verschleiß von Verbrauchsmaterialien (Drahtführungen, Stromkontakte) und warnt Bediener vor Ausfällen, wodurch ungeplante Ausfallzeiten reduziert werden.
Felddaten von 12 Stanzwerkstätten zeigen, dass der Austausch herkömmlicher Großkegelmaschinen durch die DK45D zu einem durchschnittlichen Ergebnis führt 31 % Reduzierung der Gesamtbearbeitungszeit pro Form und a 42 % weniger Nacharbeit aufgrund von Konizitätsfehlern .
Häufig gestellte Fragen – DK45D vs. traditionelles Erodieren mit großem Kegel
F1: Was ist der maximal zuverlässige Kegelwinkel für den DK45D bei dicken Werkstücken?
A1: Der DK45D schafft das zuverlässig ±30° Konus an Werkstücken bis 250 mm Dicke. Für eine Dicke von 350 mm wird ±20° empfohlen, um optimale Genauigkeit und Oberflächengüte zu gewährleisten.
F2: Wie verbessert die DK45D die Optimierung des Präzisions-Formdrahterodierens im Vergleich zu älteren Maschinen?
A2: Der DK45D bietet dynamische Eckenkompensation, Anti-Elektrolyse-Leistung und UV-Achsen-unabhängige Steuerung. Diese Funktionen reduzieren das Nachpolieren, sorgen für scharfe Ecken und beseitigen Oberflächenfehler – alles Teil davon Optimierung der Präzisionsformdrahterodiermaschine .
F3: Kann der DK45D mit unterschiedlichen oberen und unteren Formen (unterschiedliche Konturen) umgehen?
A3: Ja. Der DK45D wurde speziell für entwickelt Lösungen für die CNC-Drahterodierbearbeitung mit konischen Matrizen , einschließlich unterschiedlicher Formen oben/unten. Dies ist entscheidend für Extrusionsdüsen und komplexe konische Hohlräume.
F4: Wie hoch ist die typische Schnittgeschwindigkeit für Kegelbearbeitungen mit der DK45D?
A4: Bei einer Verjüngung von ±15° auf 100 mm dickem Stahl erreicht der DK45D dies 120–135 mm²/min . Herkömmliche Großkegelmaschinen laufen unter den gleichen Bedingungen typischerweise mit 90–105 mm²/min – eine Verbesserung um 22 %.
F5: Benötigt der DK45D eine spezielle Schulung für die Kegelprogrammierung?
A5: Nein. Der DK45D verfügt über eine intuitive CNC-Schnittstelle mit kegelspezifischen Assistenten und Simulation. Bediener, die mit der Standard-Drahterodiermaschine vertraut sind, können die Kegelprogrammierung innerhalb von 2–3 Stunden unter Anleitung erlernen.
